Engenheiro de P&D de Eletrodomésticos Discute: Por que os Chips de Detecção de Qualidade da Água São a Solução Ideal para o Dilema do Desenvolvimento Próprio?

Introdução

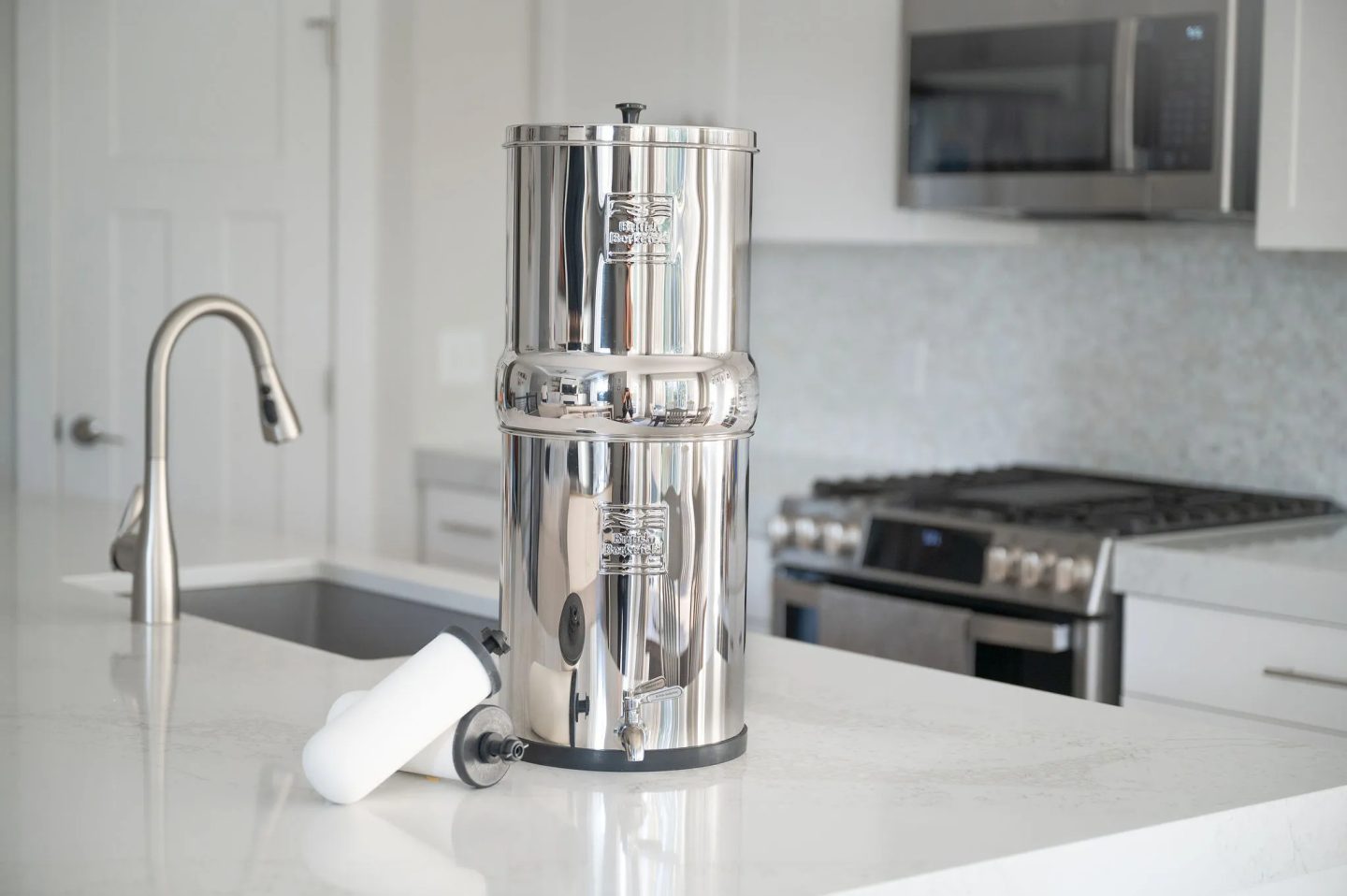

No desenvolvimento atual de eletrodomésticos, a detecção da qualidade da água passou de 'um diferencial' para uma necessidade. Os purificadores de água precisam lembrar os usuários de substituir os elementos do filtro com base nas mudanças na qualidade da água; os bebedouros inteligentes esperam exibir os valores de TDS em tempo real para comprovar o efeito da purificação; as máquinas de café precisam monitorar a dureza da água de entrada para ajustar as curvas de extração — a base comum por trás dessas funções é uma unidade de medição de condutividade/TDS estável e confiável.

Ao receber os requisitos do produto, as equipes de P&D geralmente avaliam primeiro um 'caminho clássico': usar um MCU com amplificadores operacionais, interruptores analógicos e alguns componentes passivos para construir o front-end de medição internamente. Essa solução parece oferecer controle forte e baixo custo de BOM, mas somente aqueles que realmente fizeram sabem que esse caminho está cheio de armadilhas de circuitos analógicos e incertezas na consistência da produção em massa.

Em contraste, os chips dedicados de detecção de qualidade da água, tipicamente representados pela AtomBit, encapsulam o conhecimento central da medição de condutividade em silício, liberando os engenheiros do pesado trabalho de depuração analógica e desenvolvimento de algoritmos de calibração. Este artigo, baseado nos ASICs de interface de condutividade/TDS da série BA da AtomBit, sob a perspectiva de um engenheiro de P&D de eletrodomésticos, discute as verdadeiras vantagens dos chips dedicados no desenvolvimento de eletrodomésticos, a partir de dimensões como velocidade de desenvolvimento, limite técnico, confiabilidade e custo total, e como usá-los efetivamente em projetos reais.

Módulo de Detecção de Qualidade da Água Desenvolvido Internamente: Parece Simples, Mas Cheio de Desafios

As Armadilhas Profundas do Design do Front-End Analógico

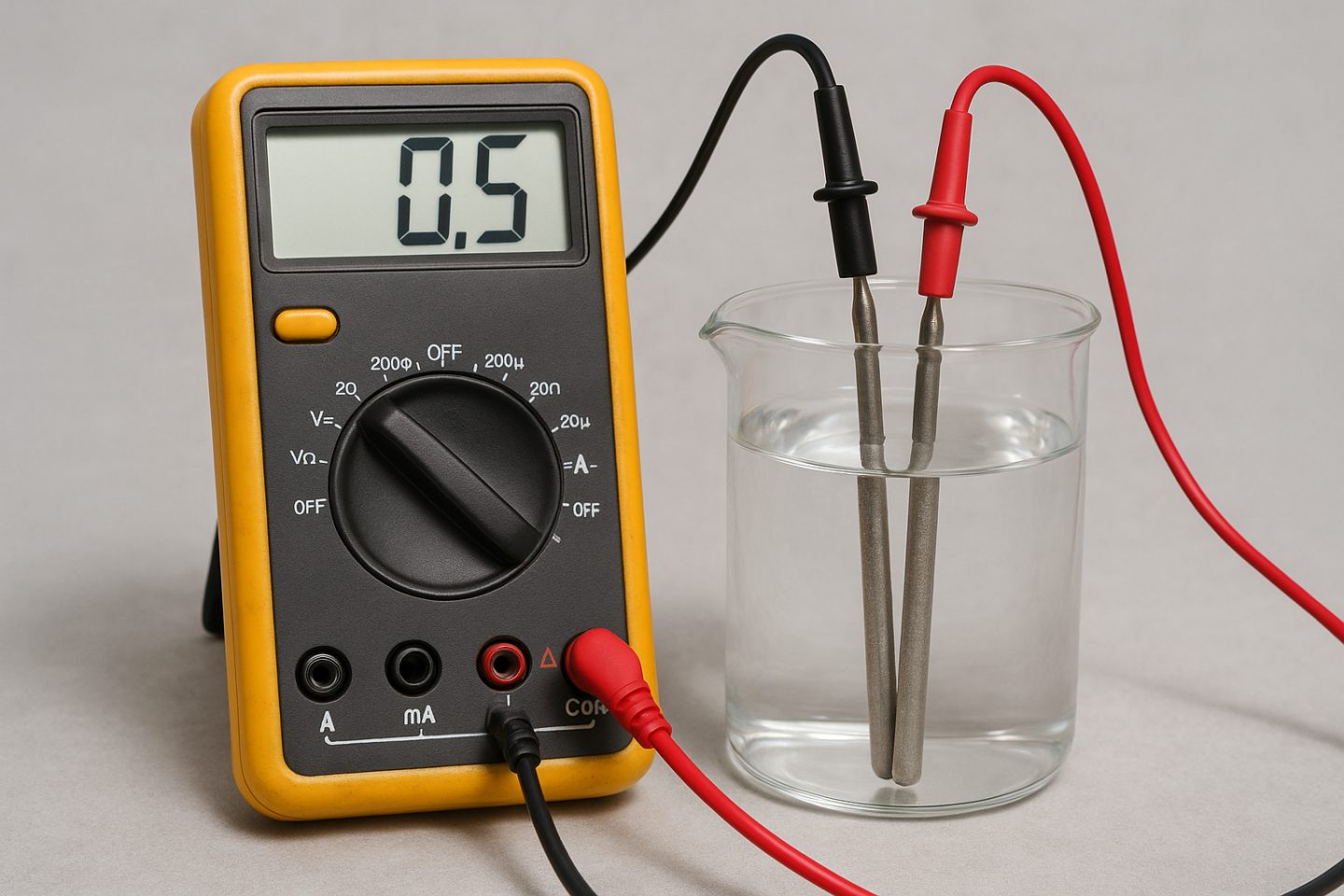

O princípio físico da medição de condutividade não é complexo: coloque um par de eletrodos em um líquido, aplique excitação AC, meça a corrente que flui através da solução entre os eletrodos e converta para condutividade com base na constante do eletrodo. Mas transformar esse princípio em um circuito confiável requer superar uma série de desafios de engenharia.

Primeiro, o design da fonte de excitação. A excitação DC causa polarização dos eletrodos, levando a erros imprevisíveis e acelerando o desgaste dos eletrodos. Portanto, a excitação AC deve ser usada, tipicamente onda quadrada ou senoidal. Circuitos de onda quadrada são simples, mas têm componentes harmônicos complexos e são suscetíveis a ruídos da fonte de alimentação; ondas senoidais têm baixa distorção, mas requerem circuitos precisos de geração de forma de onda, aumentando o custo e a complexidade.

Segundo, a detecção de sinais fracos. A condutividade da água pura é muito baixa (pode ser inferior a 1 µS/cm), e a corrente que flui pelos eletrodos está no nível de microampères ou mesmo nanoampères. Para amplificar, filtrar e converter esse sinal em digital, é necessário um design cuidadoso do ganho do amplificador de transimpedância (TIA), da frequência de corte do filtro e da tensão de referência do ADC. Qualquer erro de aterramento ou layout da PCB pode introduzir interferência inaceitável da frequência de rede.

Terceiro, a compensação de temperatura. A condutividade de uma solução muda significativamente com a temperatura, tipicamente cerca de 2% por grau Celsius. Para obter resultados de medição comparáveis, a condutividade em tempo real deve ser convertida para um valor padrão a 25°C. Isso significa que circuitos adicionais de sensor de temperatura de alta precisão (como divisor de resistor NTC) devem ser projetados, e algoritmos de compensação de temperatura devem ser escritos no MCU. Para engenheiros sem formação em termodinâmica de fluidos, a seleção de coeficientes para fórmulas de compensação linear muitas vezes requer tentativa e erro repetidos.

Finalmente, há a adaptação e proteção da sonda. Os cabos dos eletrodos precisam de acoplamento AC para evitar polarização DC que danifica os eletrodos; cabos longos podem introduzir capacitância distribuída adicional, afetando a precisão da medição. O manuseio inadequado desses detalhes pode levar a flutuações de medição em casos leves ou falha do produto na casa do usuário em casos graves.

O Pesadelo da Consistência da Calibração

Após concluir a depuração do protótipo do módulo desenvolvido internamente, uma dor maior aguarda na produção em massa. Os parâmetros do circuito analógico de cada placa têm distribuição: corrente de polarização de entrada do op-amp, precisão dos resistores, deriva da tensão de referência... Para manter o erro de medição de todo o aparelho dentro de ±5%, cada unidade deve ser calibrada. A calibração de condutividade depende de soluções padrão de cloreto de potássio, e a operação manual é extremamente ineficiente, com evaporação e contaminação do líquido introduzindo erros. Mesmo com linhas de produção automatizadas, a limpeza de acessórios e a substituição de soluções padrão consomem um tempo de ciclo considerável.

Além disso, o processo de calibração em si é difícil de fechar o ciclo. Se, para economizar custos, o sensor de temperatura onboard for omitido e apenas uma tabela de compensação for usada, então, uma vez que a temperatura da água no local se desvie da temperatura do ambiente de calibração, a precisão cai drasticamente. Em última análise, o pessoal de P&D tem que escolher dolorosamente entre 'calibração completa antes do envio' e 'aceitar erros maiores de fábrica'.

Custos Ocultos da Manutenção da Produção

O 'custo superficial' do BOM muitas vezes engana os gerentes de projeto. Uma solução discreta pode precisar apenas de alguns op-amps e resistores de baixo custo, mas considerando os requisitos mais altos para a PCB (placas de 4 camadas são mais estáveis), acessórios de teste adicionais, horas de pessoal de calibração, taxas de amostragem de inspeção de qualidade, além de manutenção posterior e danos à marca causados por reclamações de clientes, a solução discreta 'barata' provavelmente é mais cara do que uma solução com chip.

Mais importante, uma vez que um determinado op-amp seja descontinuado ou seu nível de ESD não atenda aos novos padrões nacionais, o produto precisa ser reprojetado e verificado, e os engenheiros caem em uma pilha de mudanças de circuito sem valor agregado. Esses custos ocultos raramente são totalmente avaliados no início do projeto, mas eles genuinamente retardam a velocidade de iteração do produto.

Chip de Detecção de Qualidade da Água da AtomBit: O Simplificador e Transformador do Jogo

Diante dos pontos problemáticos acima, a AtomBit lançou os chips de interface dedicados de condutividade/TDS da série BA, cobrindo categorias de canal único, canal duplo, faixa ampla e micropacote. Esses chips comprimem o pipeline completo de medição de condutividade — desde a excitação da sonda bipolar, condicionamento de sinal fraco, ADC de alta resolução, até algoritmos de compensação de temperatura e comunicação digital — em um ASIC do tamanho de uma unha, tornando a detecção da qualidade da água sem precedentes simples.

Comparação de Integração de Hardware

Tomando como exemplo uma detecção típica de condutividade de canal único, se uma solução discreta for usada, o BOM normalmente inclui:

• 1 MCU (deve ter DAC integrado para gerar a forma de onda de excitação, ou gerador de sinal externo)
• 1–2 amplificadores operacionais de precisão
• Interruptor analógico ou multiplexador
• Fonte de tensão de referência
• Vários resistores e capacitores (pelo menos 10)
• Sensor de temperatura e seu circuito de condicionamento de sinal

Isso resulta em uma área de PCB de pelo menos 30 mm × 30 mm, e o roteamento deve seguir estritamente as regras de sinal analógico. Se, em vez disso, escolher o BA121 da AtomBit (ASIC de interface de condutividade de canal único), os componentes periféricos são apenas alguns capacitores de desacoplamento de energia e terminais de conexão da sonda, além de um MCU mínimo lendo dados via UART. A placa secundária completa de detecção de qualidade da água pode ser comprimida para dentro de 15 mm × 10 mm, ou até mesmo colocada diretamente na placa principal próxima, não exigindo mais um 'terra limpo' analógico independente.

Prática de Desenvolvimento: O Salto de Circuitos Discretos para Soluções de Chip Único

Certa vez, experimentei o dilema de desenvolver a detecção de TDS para um purificador de água de mesa usando uma solução discreta: dois engenheiros gastaram 4 meses depurando o tempo de excitação e os parâmetros do filtro, e mais 2 meses otimizando o processo de calibração na linha de produção, mas o produto final ainda tinha cerca de 3% de reclamações de clientes relacionadas a imprecisões de medição. Depois de mudar para o BA012 (ASIC de interface TDS de canal duplo), todo o processo de desenvolvimento mudou qualitativamente:

1. Design de Hardware: Referindo-se ao circuito de aplicação típico da AtomBit, do esquemático à revisão do layout levou apenas uma semana. O BA012 tem acionamento de sonda bipolar integrado, eliminando a necessidade de projetar um circuito de excitação AC; a sonda conecta diretamente aos dois pinos de canal do chip. A compensação de temperatura também é integrada, não sendo mais necessário uma rede NTC separada.
2. Desenvolvimento de Software: O MCU só precisa enviar comandos simples via UART, e o BA012 retorna dois canais de valores de TDS já compensados por temperatura (unidade ppm). O tempo de desenvolvimento do firmware não foi superior a 3 dias, com o trabalho restante principalmente implementando algoritmos de exibição e vida útil do filtro, não lutando com sinais analógicos.
3. Processo de Calibração: Como o chip é calibrado a laser na fábrica e inclui algoritmos de conversão patenteados e curvas de compensação de temperatura, a consistência unidade a unidade é extremamente alta. Só precisamos fazer uma verificação de ponto único em algumas amostras douradas, confirmando que as leituras estavam dentro de ±2% do valor de referência da solução padrão. O teste da linha de produção exigia apenas verificar a comunicação e leituras razoáveis, eliminando a estação de calibração líquida por unidade.

Como resultado, todo o ciclo de desenvolvimento da função de detecção de qualidade da água, desde o início do projeto até a produção experimental de pequenos lotes, levou apenas 8 semanas, com menos de um terço da mão de obra, e as reclamações subsequentes dos clientes caíram para zero. Isso demonstra plenamente o valor central dos chips dedicados serem 'plug-and-play'.

Verificação Rápida e Implantação em Lote

Os chips AtomBit geralmente adotam saída digital UART, conectando-se diretamente ao controlador principal sem conversão analógica adicional. Os engenheiros podem observar rapidamente os valores de medição usando um assistente de porta serial durante a depuração do protótipo, reduzindo muito o tempo de depuração. Para cenários que exigem comparação de qualidade da água em vários pontos (como comparação de TDS antes e depois da membrana RO), BA012 ou BA112 (duplo canal, faixa ampla) fornece um design natural de canal duplo, um chip coletando simultaneamente a água de entrada e saída, o firmware calculando diretamente a taxa de rejeição de sal, não exigindo mais vários chips para amostragem síncrona.

Para produtos ultracompactos (como copos de água inteligentes, canetas TDS portáteis), BA311 no pacote SOT23-6, um chip TDS micro, é ainda mais vantajoso. Ele pode completar automaticamente um quadro de medição em 300 ms em alimentação de 3,3 V e enviar dados ativamente no modo BURST, sem precisar de um pino de ativação UART. O PCB do lado da água de um copo de água inteligente é frequentemente do tamanho de uma ponta de dedo; uma solução discreta não cabe de jeito nenhum, mas o BA311 pode ser facilmente incorporado na extremidade do suporte da sonda.

Guia de Decisão de Seleção: Como Escolher o Chip Mais Adequado para Produtos de Eletrodomésticos

A série BA da AtomBit oferece uma divisão de produtos refinada para diferentes cenários de eletrodomésticos. Da biblioteca de produtos em massa, uma lógica de seleção clara pode ser resumida:

Canal Único vs. Multicanal

• Canal único: Adequado para cenários de monitoramento de ponto único, como saída de dispensador de água, entrada da caldeira de máquina de café. Recomendados são BA121 (0–6000 µS/cm) ou BA311 (0–3000 ppm TDS, SOT23-6). Se a medição for de água pura e alta resolução for necessária, use BA121S (resolução de 0,1 µS/cm, faixa baixa).
• Canal duplo: O cenário típico é a comparação de entrada/saída de purificador de água, como máquinas RO, máquinas de ultrafiltração. BA012 (duplo 0–3000 ppm TDS) ou BA022 (duplo 0–6000 µS/cm) oferecem excelente custo-benefício. Se uma faixa maior for necessária (por exemplo, águas residuais ou água bruta com alto TDS), BA112 fornece canal duplo de faixa ampla de 0–10000 ppm, e inclui diagnósticos de sonda flutuante/curto-circuito NTC para maior segurança.
• Três canais e acima: Para sistemas de purificação em vários estágios, BAT3U oferece três canais, monitorando simultaneamente água bruta, água de produto do primeiro estágio e água de produto do segundo estágio.

Seleção de Faixa e Precisão

O TDS da água de produto de purificador de água é tipicamente 0–50 ppm, portanto, a precisão de baixa faixa deve ser considerada. BA121S é especificamente projetado para isso, com resolução de 0,1 µS/cm capaz de distinguir de forma confiável a degradação sutil da membrana RO. Para monitorar água de torneira municipal ou água de pré-tratamento, as faixas de BA121 ou BA022 são suficientes. Para áreas de alta dureza ou purificadores com filtros de mineralização, o TDS de saída pode atingir 200–500 ppm, BA311L (faixa ampla 0–10000 ppm) garante que não haja sobrecarga.

Interface do Sensor de Temperatura

A maioria dos chips (como BA121, BA012) tem um canal de aquisição de temperatura embutido que pode conectar diretamente ao NTC ou PT100 integrado da sonda, completando automaticamente a compensação de temperatura. Se a sonda em si não incluir um sensor de temperatura (por exemplo, um par de eletrodos de metal nu) e uma sonda de temperatura externa for necessária, BA112 pode ser selecionado, pois fornece dois canais de temperatura independentes adicionais para conectar sondas de temperatura autônomas, permitindo monitoramento de temperatura em várias zonas.

Sonda e Integração Estrutural

O chip completa apenas a medição e digitalização; o acoplamento real ao fluxo de água requer eletrodos. A AtomBit oferece eletrodos de anel planares TFE-1-A1, TFE-304-M6, etc., suportando moldagem por injeção secundária, adequados para designs de inserção no caminho de água de purificadores. Há também sondas digitais padrão de conexão rápida de 3/8 de polegada com eletrodos de titânio/ouro/platina embutidos e sensor de temperatura, que fornecem diretamente sinal digital, ideais para dispensadores de água, máquinas de café e outros cenários de instalação rápida.

Durante a seleção, os engenheiros podem primeiro usar sondas padrão nos caminhos de água do protótipo para medição real, obter dados brutos e então decidir com base na estrutura do produto se personalizam a moldagem por injeção do eletrodo ou usam diretamente sondas digitais. As interfaces de chip e sonda são totalmente padronizadas, e a alteração das especificações da sonda não requer modificação do PCB.

Pontos de Implementação de Engenharia e Garantia de Confiabilidade

Conexão da Sonda e Anti-Interferência

Os chips AtomBit usam excitação bipolar, suprimindo efetivamente a polarização do eletrodo, mas ainda deve-se prestar atenção à blindagem do cabo da sonda. Para aplicações de cabo longo, recomenda-se usar fio blindado e aterrar a blindagem em um único ponto (ao aterramento do chip). BA112 tem uma função de detecção de sonda flutuante que pode relatar uma anomalia quando o contato da sonda está ruim, evitando que o MCU use dados errôneos para julgamento incorreto.

Uso Correto da Compensação de Temperatura

Embora o chip compense automaticamente, os coeficientes de compensação dependem de algoritmos embutidos. Para cenários além da faixa de temperatura predefinida do chip (por exemplo, 0–100°C) ou amostras de água especiais (por exemplo, água eletrolisada de alta temperatura), pode ser necessária correção externa. Felizmente, o chip fornece valores de ADC brutos não compensados (legíveis via UART), permitindo que os engenheiros realizem compensação secundária com base em seus próprios modelos. No entanto, durante a verificação, observe que a compensação de temperatura do chip foi treinada com um grande número de amostras, e na maioria dos cenários, o uso direto é a solução ideal.

Deriva de Longo Prazo e Verificação de Consistência

O chip em si tem deriva extremamente baixa, mas incrustação e contaminação na superfície da sonda podem causar deriva de longo prazo. Recomenda-se orientar os usuários no manual do produto a limpar periodicamente a sonda (por exemplo, mergulhar em ácido cítrico), ou projetar funções de autolimpeza na estrutura (por exemplo, autolimpeza por fluxo de água turbulento). Durante a verificação, unidades de amostra podem ser colocadas em água dura a 60°C (simulando envelhecimento) e operadas continuamente por 1000 horas, comparando o deslocamento da medição antes e depois, que normalmente não deve exceder 2% do FS. Para máquinas RO, periodicamente lave a sonda com solução padrão de 500 ppm de cloreto de sódio para verificar as leituras.

Ênfase: Todas as medições baseadas em chip devem ser usadas para triagem no local e monitoramento de tendências, e não podem substituir a certificação regulatória de laboratório. Se o produto afirma atender aos padrões de higiene de água potável, as amostras de água devem ser enviadas a um laboratório terceirizado para teste; as leituras do chip servem apenas como referência interna.

Limitações e Aplicabilidade das Soluções com Chip

Embora os chips dedicados tenham vantagens significativas, eles não são uma bala de prata. Suas limitações devem ser reconhecidas racionalmente:

1. Parâmetros fixos: A faixa de medição, a frequência de excitação e a resolução do ADC do chip são fixas na definição do chip. Se requisitos futuros mudarem para medir a condutividade de óleo ou correntes de pico extremamente altas, pode ser necessário voltar ao design discreto. No entanto, para os campos de purificação de água doméstica e água potável, a faixa existente de 0–10000 ppm cobre a grande maioria dos cenários.
2. Não é precisão metrológica: Os chips AtomBit têm precisão em torno de ±2% FS, suficiente para exibição de efeito de purificador de água e estimativa de vida do filtro. Mas eles não podem atingir o nível de medidores de condutividade de laboratório (±0,5% da leitura). Se o produto for posicionado como um dispositivo de detecção profissional, um design de maior qualidade pode ser necessário.
3. Fidelização de cadeia de suprimentos: Adotar um chip dedicado significa que a sonda também deve corresponder ao chip (tensão de acionamento, frequência, etc.). A longo prazo, garanta a estabilidade do fornecimento da AtomBit. Felizmente, os chips AtomBit são projetados para serem compatíveis com sondas padrão de dois eletrodos, e as opções de backup não são complicadas.
4. Gerenciamento térmico: Embora o chip seja de baixo consumo, se colocado próximo a tubulações de alta temperatura (como tubos de saída de dispensador de água quente instantânea), observe que a temperatura de operação do chip é tipicamente -40–85°C, então o layout deve mantê-lo afastado de fontes de calor.

FAQ (Perguntas Frequentes)

Q1: O chip pode emitir diretamente valores de condutividade? R: Sim. Todos os chips da série BA emitem unidades de engenharia (µS/cm ou ppm) via UART, com compensação de temperatura concluída por padrão. Por exemplo, BA121 emite condutividade (µS/cm), BA012 emite TDS (ppm), sem necessidade de conversão pelo MCU.

Q2: Ainda preciso calibrar eu mesmo? R: Geralmente não é necessária calibração por unidade. Os chips são calibrados a laser na fábrica e têm boa consistência. No entanto, é recomendável verificar algumas amostras com soluções padrão no início do desenvolvimento do produto; se o desvio exceder a faixa permitida, uma correção de deslocamento geral por software pode ser feita no MCU. O teste da linha de produção pode ser limitado a testes de comunicação e funcionais.

P3: Como garantir estabilidade a longo prazo? R: A deriva do próprio chip é extremamente baixa (< 0,1% FS/ano), e a estabilidade a longo prazo depende principalmente da sonda. Recomenda-se escolher sondas de eletrodo de platina ou titânio e projetar ciclos de limpeza ou lembrar os usuários de limpar. A função de detecção de sonda integrada do chip (como BA112) pode detectar prontamente falhas na sonda.

P4: O chip pode ser usado para medir água fervente a 100°C? R: O limite superior da temperatura de operação do chip é 85°C, portanto não pode ser diretamente acoplado a tubos de água fervente. Deve-se usar um design de isolamento térmico para manter a área do chip abaixo de 85°C. Para a sonda, a sonda de temperatura NTC de aço inoxidável F9027 da AtomBit pode suportar água fervente por longos períodos, mas deve ser usada com o canal de entrada de temperatura do chip.

P5: Em comparação com chips similares importados, quais vantagens a AtomBit tem? R: A AtomBit é um fabricante local, com resposta rápida de suporte técnico, e pode auxiliar na estrutura, personalização da sonda e adaptação do protocolo de comunicação. O custo do BOM e o prazo de aquisição são mais vantajosos na produção em larga escala. Os efeitos reais de seu acionamento bipolar e algoritmos de compensação automática de temperatura foram verificados em lote em muitos projetos de fabricantes de eletrodomésticos.

Conclusão

A concorrência em eletrodomésticos entrou há muito tempo na era do sucesso impulsionado por detalhes. Se a detecção de qualidade da água escolher uma solução discreta autodesenvolvida, é equivalente a carregar um pesado fardo de desenvolvimento em um caminho já lotado. ASICs dedicados, como os chips de detecção de qualidade da água da AtomBit, transformam medições analógicas complexas em leituras digitais simples, permitindo que as equipes de P&D gastem tempo precioso em experiência do usuário e inovação de algoritmos, em vez de lutar com amplificadores operacionais e ruído. Para empresas de eletrodomésticos que buscam lançamento rápido no mercado, produção estável e consistência de qualidade, adotar soluções de chip não é uma alternativa, mas uma garantia-chave do sucesso do projeto.

De purificadores de água a bebedouros inteligentes, de aquecedores de água para fórmula infantil a máquinas de café profissionais, os chips de detecção de qualidade da água estão tornando a 'qualidade da água sempre visível' uma capacidade padrão de cada eletrodoméstico que usa água. Como engenheiros, nossa responsabilidade é escolher os componentes mais confiáveis e eficientes; a série BA da AtomBit, sem dúvida, fornece uma escolha convincente.
