引言:小型水设备里的 TDS 集成挑战

Em produtos como copos inteligentes de água, bebedouros para animais de estimação, cafeteiras e purificadores de água de bancada, a detecção de TDS da qualidade da água está gradualmente passando de instrumentos de bancada independentes para uma função embarcada. As equipes de hardware enfrentam: área de PCB disponível reduzida, estrutura compacta, chicote da sonda curto, alimentação por bateria e necessidade de montagem e teste rápidos. As soluções tradicionais discretas com amplificador operacional + ADC + MCU com excitação de alta frequência não apenas ocupam muita área de placa, mas também tendem a introduzir polarização, ruído e diferenças de consistência.

O AtomBit BA311 é um ASIC miniaturizado de interface de sensor de TDS voltado a produtos inteligentes de água com espaço limitado, no encapsulamento SOT23-6, que realiza internamente a medição automática e emite os dados. Este artigo discute os métodos de integração apenas com base em fatos publicados do produto: medição de TDS de 0–3000 ppm, ciclo de medição automática de 300 ms, alimentação de ampla tensão de 3–5 V, acionamento bipolar para reduzir a polarização da sonda e saída de dados BURST Tx. Os limites de aplicação e os parâmetros não publicados serão claramente indicados.

适用范围与事实边界

BA311 的目标场景是在智能水家电中做消费级筛查、设备反馈和趋势指示,例如:

  • 家用净水器/滤芯寿命提醒的进出水 TDS 对比;
  • 桌面饮水机、咖啡机的水质/矿物质提示;
  • 智能水杯、宠物饮水机的 TDS 记录和提醒;
  • 小型 OEM 模块的 TDS 探头前端。

Ele não substitui condutivímetros de laboratório nem ensaios de conformidade. A faixa fornecida pelo banco de dados é de 0–3000 ppm, portanto cenários fora dessa faixa, de alta salinidade ou de águas residuais industriais não estão no escopo padrão. Os materiais publicados não mencionam compensação de temperatura, indicadores de precisão, algoritmos de adaptação da constante da sonda nem detalhes do formato de quadro BURST; durante a integração, é necessário obter o datasheet ou a nota de aplicação da AtomBit e confirmar por meio de testes reais.

一、PCB 空间与布局

O próprio encapsulamento SOT23-6 ocupa uma área de placa da ordem de 3 mm × 3 mm (incluindo os pinos), o que é muito favorável para placas pequenas de 4 camadas ou 2 camadas. Porém, um encapsulamento pequeno não significa que o layout possa ser feito de qualquer maneira.

布局建议:

  1. Mantenha as entradas analógicas o mais curtas possível. Os pinos de excitação/amostragem da sonda até o conector ou os pads da sonda devem ser curtos e retos, evitando paralelismo com trilhas de fonte chaveada, backlight do display ou radiofrequência Wi-Fi/Bluetooth.
  2. Desacoplamento da alimentação próximo ao chip. Na faixa de 3–5 V, normalmente se coloca um capacitor de 100 nF próximo ao pino de alimentação; se a flutuação da fonte for evidente, pode-se adicionar um capacitor de armazenamento de 1 µF. Os valores específicos devem seguir o datasheet.
  3. Aterramento de ponto único e plano de terra. A medição de TDS é essencialmente um sinal de alta impedância/baixa corrente, e o ground bounce afeta diretamente a leitura; deve-se evitar misturar o caminho de retorno da sonda com o terra de potência.
  4. As linhas de saída de dados não devem cruzar circuitos de alta corrente. Se o MCU estiver em outra placa ou em local distante, recomenda-se adicionar um resistor em série de baixo valor ou um filtro RC, mas não desacelere demais a borda de subida a ponto de prejudicar a recepção.
  5. Reserve pontos de teste. Mantenha pelo menos pontos de teste de alimentação, terra, entrada da sonda e saída de dados, para facilitar o ICT/FCT da linha de produção e a análise de falhas.

Se o produto colocar o BA311 em uma pequena placa na extremidade da sonda, atenção ainda maior deve ser dada ao esforço de inserção/remoção do conector e à torção do chicote, evitando esforço mecânico sobre os pontos de solda do SOT23-6.

二、接口与数据链路

A saída de dados BURST Tx do BA311 reduz as exigências sobre o front-end analógico do MCU; o MCU não precisa de um ADC de alta precisão, bastando uma entrada digital para interpretar os dados. Porém, na integração não se pode presumir que "basta conectar e usar".

需要确认并验证的点:

  • Se os níveis lógico alto e baixo correspondem ao domínio de alimentação do MCU; com alimentação de 3–5 V, a saída em nível alto geralmente fica próxima de VDD; se o MCU for do domínio de 1.8 V, é necessário conversão de nível ou divisão de tensão.
  • 数据输出是否开漏/推挽、是否有内部上拉,决定外部是否需要上拉电阻。
  • Intervalo de tempo e comprimento do quadro: o ciclo de medição automático de 300 ms é fornecido, mas a definição dos bits dentro do quadro de dados, a taxa e as condições de início/parada devem ser confirmadas no datasheet.
  • O atraso entre a conclusão da energização e o primeiro quadro de dados válidos, bem como o jitter do intervalo de saída contínua, precisam ser confirmados com captura por analisador lógico.
  • No lado do MCU, recomenda-se validar após receber o quadro completo, descartar quadros incompletos ou anômalos e adicionar média móvel de leituras consecutivas.

Referência de fluxo de firmware: após iniciar, aguardar estabilização, habilitar/ler dados, receber o quadro completo, converter para ppm por tabela/fórmula, aplicar filtragem e julgamento de limiar, reportar ou acionar indicação. Quando a exigência de tempo real da medição não for alta, pode-se usar o ciclo automático de 300 ms para registro com timestamp, o que é melhor do que amostragem contínua indiscriminada pelo MCU.

三、探头匹配与双极驱动

A medição de TDS depende do eletrodo sonda. O acionamento bipolar do BA311 pode reduzir a polarização da sonda, o que é especialmente importante em cenários de imersão prolongada ou medição frequente. Porém, “reduzir a polarização” não significa que “qualquer sonda seja universal”.

集成重点:

  • A constante da sonda (cell constant) deve corresponder à faixa de entrada. 0–3000 ppm geralmente corresponde a água de torneira, água potável e parte da água filtrada, mas se a constante da sonda for muito grande ou muito pequena, pode ultrapassar a faixa efetiva de sinal processável pelo chip. Após a seleção, é necessário validar com solução padrão.
  • Material da sonda: eletrodos de aço inoxidável, titânio, grafite ou platina revestida diferem em durabilidade, polarização e contaminação. O acionamento bipolar pode mitigar a polarização, mas não elimina completamente os efeitos de incrustação superficial ou bolhas.
  • Estruturalmente, deve-se evitar bolhas retidas próximas à sonda; o local de instalação deve ser escolhido em região de água corrente ou suficientemente molhada; inclinação ou proximidade da saída de água é mais estável do que tubo cego no topo.
  • Cabeamento: a distância da sonda até BA311 deve ser a menor possível; se for necessário prolongar, usar cabo blindado e aterrar a blindagem em ponto único, evitando efeito de antena.

Não foram fornecidas a faixa de adaptação da constante da sonda nem a compensação automática de temperatura do BA311; portanto, a mesma tabela de mapeamento de firmware pode exigir recalibração com sondas diferentes ou temperaturas de água diferentes. Não mapeie diretamente a leitura de uma sonda para ppm de forma fixa; faça calibração em nível de produto.

四、功耗与电源策略

A ampla faixa de tensão de 3–5 V permite que o BA311 seja usado em sistemas de bateria de lítio, USB ou 3.3 V/5 V. O ciclo de medição automático de 300 ms significa que não se trata de medição contínua de alta frequência, sendo adequado para detecção intermitente de qualidade da água.

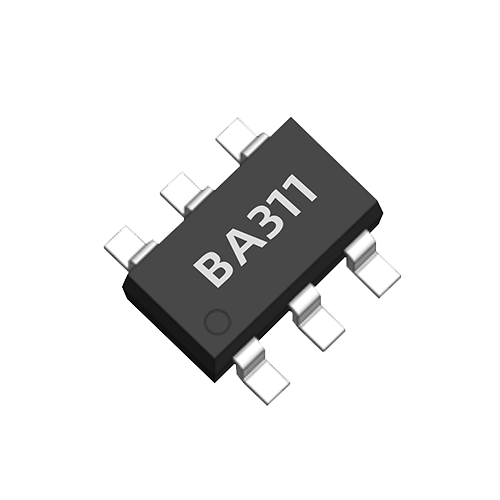

BA311 Miniature TDS Sensor Interface ASIC
BA311 产品实物与集成参考

但功耗设计要实测:

  • 已公开资料未给出工作电流、待机电流或关断模式,不能默认“极低功耗”。
  • Se o sistema não precisar de deteção durante a maior parte do tempo, o MCU pode controlar a alimentação BA311, ou utilizar o gestor de energia do sistema para despertar periodicamente. O pré-requisito é confirmar se o chip, após a alimentação, consegue emitir dados válidos no tempo previsto e se os ciclos frequentes de ligar/desligar afetam a estabilidade da medição.
  • Para produtos a bateria, recomenda-se medir na prática a corrente média, a corrente de pico a pico e o pico de arranque no ciclo de 300 ms, e só depois decidir se é necessário limitar corrente, fazer arranque suave ou usar um LDO dedicado.

Em termos de engenharia, pode-se projetar para medir uma vez por dia/hora, lendo em cada vez 2–3 frames válidos para calcular a média e, em seguida, desligar a alimentação do front-end. Assim satisfaz-se o registo de tendências da qualidade da água e controla-se o consumo. No entanto, o firmware deve tratar a estabilização após a alimentação e o tempo de humidificação/libertação de bolhas da sonda.

五、结构与装配测试

O pequeno encapsulamento do SOT23-6 é adequado para integrar com a sonda e o conector num módulo compacto, ou para fixar diretamente na borda da placa principal. Na estrutura e no processo, atenção a:

  • Design dos pads: o espaçamento dos pads do SOT23-6 é pequeno, pelo que a janela do processo de soldadura por refluxo deve ser controlada para evitar pontes de solda ou soldas frias. Recomenda-se inspeção AOI nos protótipos de pequenos lotes.
  • Impermeabilização e condensação: a humidade no interior de equipamentos de água é elevada, pelo que a PCBA necessita de verniz conforme ou aplicação local de resina, mas evitando as entradas da sonda e os nós de alta impedância, para não causar fugas que provoquem deriva do TDS.
  • Encapsulamento: se todo o módulo for encapsulado, a resina pode infiltrar-se nos elétrodos da sonda ou alterar a superfície dos elétrodos; é necessário verificar a consistência das leituras antes e depois do encapsulamento.
  • Posicionamento na montagem: a posição relativa entre a sonda e o canal de água afeta mais a estabilidade da medição do que o próprio chip; a sonda deve ser fixada para evitar alterações da distância/contacto entre elétrodos causadas por vibração ou golpe de aríete.
  • Teste em linha de produção: criar uma solução padrão de teste de TDS (por exemplo, solução de NaCl) e uma estação de comparação com instrumento de referência; testar cada placa em pelo menos três pontos de concentração (baixa, média, alta), registando o desvio e a repetibilidade; para placas fora da tolerância, investigar soldadura, receção da sonda e contaminação.

六、选型决策与替代考虑

是否选择 BA311,建议先问以下问题:

  1. O TDS máximo do produto está dentro de 0–3000 ppm? Se for apenas a saída de um purificador de água ou o depósito de um dispensador de água, basicamente serve; se for água do mar, água concentrada ou água bruta de elevada dureza, pode exceder.
  2. É necessário multiparâmetros? O BA311 apenas disponibiliza interface de TDS, não fornece temperatura, pH, turbidez, etc. Se forem necessários sensores multiespectrais ou micro-optoelectrónicos, podem avaliar-se outras soluções optoelectrónicas da AtomBit, mas sem acoplamento forte na mesma cadeia.
  3. O ritmo de medição corresponde ao ciclo automático de 300 ms? Se for apenas para tendências e aviso de filtro, é suficiente; se forem necessários transientes rápidos ou amostragem de alta velocidade, é preciso avaliar.
  4. A forma e o volume exigem estritamente SOT23-6? Se for um módulo extremamente pequeno, BA311 tem vantagens; se a área da placa não for sensível, também é possível usar uma solução discreta, mas a consistência pode ser inferior à de um ASIC.
  5. Os recursos de firmware suportam a análise de BURST Tx? Sem um analisador lógico e documentação do protocolo, o risco de desenvolvimento aumenta, sendo necessário obter suporte com antecedência.

Se as condições acima forem atendidas, BA311 pode ser integrado como ASIC de front-end; caso contrário, deve-se contactar a AtomBit para uma avaliação de sonda personalizada, chip de interface ou OEM/ODM. A base de dados mostra que a AtomBit fornece chips de interface, sondas compactas e personalização de estrutura, cablagem, interface e calibração de aplicação nas áreas de eletrodomésticos inteligentes de água e integração OEM, o que está alinhado com o caminho de integração de BA311.

七、验证方式

建议按以下层级验证:

验证层级方法关注指标
单板用标准电阻/标准电导模拟探头,检查输出帧和重复性读数稳定性、帧错误率、上电延迟
探头级不同常数的探头在 300/1000/2000 ppm 标准液中比对线性、偏差、极化恢复
整机实际水流、温度、气泡、振动下长时间记录漂移、跳变、水锤影响
产线低/中/高浓度快速测试,与参考表比对一致性、CPK、返修率

Para a solução padrão, recomenda-se usar soluções de NaCl ou KCl configuradas com um condutivímetro calibrado, tendo em atenção a influência da temperatura na condutividade e registando a temperatura da água durante o teste. Não se deve usar diretamente água da torneira ou água mineral como único padrão.

FAQ

Q1: Para que produtos se aplica BA311? aplica-se a eletrodomésticos inteligentes de água com espaço limitado no intervalo de 0–3000 ppm, como dispensadores de água, avisos de purificadores de água, máquinas de café, copos de água inteligentes, bebedouros para animais de estimação, etc. Não é adequado para deteção de conformidade ou águas residuais industriais.

Q2: BA311 consegue medir acima de 3000 ppm? De acordo com os dados públicos, tem um alcance de 0–3000 ppm. Fora do intervalo não é possível garantir precisão ou linearidade, devendo ser escolhido outro sensor ou solução.

Q3: A ligação ao MCU é complexa? BA311 emite dados BURST Tx, e o MCU necessita de analisar a trama digital. Os níveis, a temporização e o formato da trama devem ser implementados conforme o datasheet; recomenda-se validar com um analisador lógico.

Q4: Qual é o significado do ciclo de medição automática de 300 ms? indica que o chip pode emitir automaticamente resultados de medição com um ciclo de aproximadamente 300 ms, adequado para leituras intermitentes e registo de tendências, reduzindo a carga de amostragem contínua do MCU. O tempo concreto desde a alimentação até à saída válida ainda requer testes.

Q5: É necessária compensação de temperatura? A documentação pública de não lista a função de compensação de temperatura. A leitura de TDS é influenciada pela temperatura; se o produto for utilizado numa ampla faixa de temperatura, é necessário avaliar a compensação de temperatura externa ou contactar a AtomBit para obter as características de temperatura.

Q6: Como evitar a polarização da sonda? BA311 utiliza acionamento bipolar para reduzir a polarização da sonda, mas ainda é necessário escolher racionalmente o material dos elétrodos, evitar imersão prolongada em corrente contínua e aderência de bolhas, e validar a estabilidade a longo prazo nos testes do equipamento completo.

Conclusão

O valor do BA311 reside em compactar a cadeia de medição automática de TDS em um pacote SOT23-6, simplificando o front-end analógico para pequenos dispositivos de água. No entanto, a integração em um chip micro não é 'livre de design'; a estabilidade real vem da correspondência da sonda, layout, interpretação do firmware e calibração do produto final. Contanto que os limites de aplicação e os parâmetros não publicados sejam esclarecidos, o BA311 pode ser uma solução de interface TDS confiável e que economiza espaço para eletrodomésticos de água inteligentes.
