Comment concevoir la fonction de détection de la qualité de l'eau d'une fontaine à eau intelligente pour animaux

Commençons par clarifier les limites : ce n'est pas un instrument de laboratoire

Lorsqu'on ajoute une détection de la qualité de l'eau à une fontaine à eau intelligente pour animaux, le plus grand risque est que l'équipe produit considère la « lecture du capteur » comme un « rapport de sécurité de l'eau ». La conductivité et le TDS ne sont que des indicateurs indirects de la concentration en ions mobiles dans une solution aqueuse ; ils peuvent refléter les variations des minéraux et des sels au niveau ionique, mais ils ne mesurent ni les bactéries, ni les virus, ni les matières organiques, ni la turbidité, et ne permettent pas non plus de juger si l'eau convient à la consommation des animaux. Par conséquent, le rôle de ce capteur dans l'appareil doit être défini comme un retour d'information sur l'équipement et une indication de tendance : signaler à l'utilisateur « il est temps de changer l'eau », « la cartouche filtrante arrive peut-être à échéance », « la sonde doit être nettoyée », plutôt que de donner des promesses de santé. Si l'interface utilisateur ou le manuel affirme qu'« un TDS faible signifie que l'eau est plus saine », cela dépasse les capacités du capteur et peut facilement entraîner des risques de conformité. Le document d'exigences de conception doit clairement indiquer : cette fonction est uniquement destinée au dépistage de tendance grand public et ne remplace pas une analyse de laboratoire.

Principe de mesure et choix de la puce

Le cœur de la conductivité et du TDS est la mesure de la résistance de la solution entre deux électrodes. La température de l'eau influence nettement la conductivité ; ainsi, la même eau peut afficher des lectures différentes selon la température. Les fontaines à eau pour animaux sont généralement placées à l'intérieur, mais la température de l'eau peut encore varier de 5 à 15 °C entre l'hiver et l'été, ce qui rend la compensation de température indispensable.

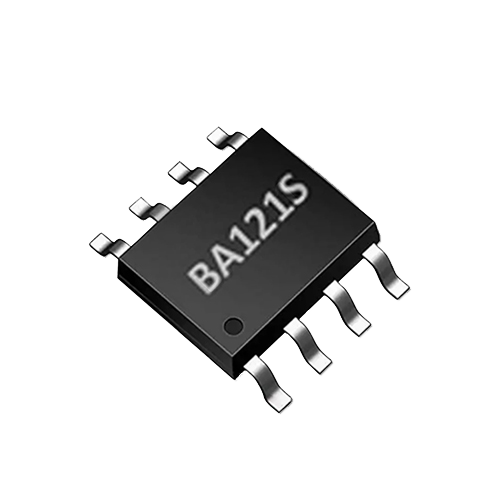

Le BA121S d'AtomBit est un ASIC d'interface de conductivité à faible gamme. Ses caractéristiques clés documentées comprennent une résolution de 0,1 µS/cm, une correction automatique de température, une mesure monocanal, une commande bipolaire réduisant la polarisation de la sonde, et un contrôle via UART, ce qui le rend adapté aux scénarios de faible conductivité de précision à espace réduit. Si le produit est positionné comme une fontaine à eau pour animaux « recommandant d'ajouter de l'eau pure ou distillée », le BA121S offre une résolution plus élevée, aidant à distinguer les variations subtiles entre des eaux à faible conductivité.

L'autre modèle, le BA311, est un ASIC d'interface miniature destiné à la mesure du TDS, avec un boîtier SOT23-6, une plage de mesure de 0 à 3000 ppm TDS, un cycle de mesure automatique de 300 ms, une alimentation à large tension de 3 à 5 V, une sortie de données BURST Tx, et également une commande bipolaire pour réduire la polarisation de la sonde. Pour les fontaines à eau pour animaux permettant à l'utilisateur d'ajouter directement de l'eau du robinet, de l'eau minérale ou de l'eau filtrée, la large plage du BA311 est plus polyvalente et évite que les composants à faible gamme ne saturent ou ne perdent en précision à des TDS plus élevés.

Lors du choix, ne vous contentez pas de regarder la plage de mesure ; il faut aussi confirmer que les limites supérieure et inférieure de la gamme correspondent à la conductivité/TDS réels. Par exemple, le TDS de l'eau du robinet dans certaines régions peut atteindre 300 à 500 ppm, et augmenter encore après évaporation et concentration en cas d'utilisation prolongée ; si l'on choisit une solution à faible gamme conçue uniquement pour l'eau pure, les lectures perdent leur valeur de référence. À l'inverse, si le produit ne cible que des scénarios d'eau pure mais utilise une puce TDS à large gamme, on peut sacrifier la résolution à faible concentration. La documentation produit du BA311 ne mentionne pas de fonction de compensation de température ; si l'on adopte le BA311, il faut ajouter une thermistance NTC au niveau système ou effectuer une correction de température via le microcontrôleur principal, ou encore planifier la mesure à des moments où la température est relativement stable ; le BA121S, quant à lui, offre déjà une correction automatique de température. Les deux puces utilisent une commande bipolaire, ce qui atténue la polarisation des électrodes lors d'une immersion prolongée et contribue à prolonger la durée de vie de la sonde.

Contamination de la sonde et intégration structurelle

L'environnement du réservoir d'une fontaine à eau pour animaux est bien plus complexe que celui d'un simple verre d'eau de bureau : poils d'animaux, résidus buccaux, miettes d'aliments et poussières entrent dans l'eau en circulation, et avec le temps, un biofilm ou du tartre peut se former à la surface de la sonde. Cette contamination entraîne deux conséquences : premièrement, la surface active des électrodes change, et les lectures deviennent progressivement trop élevées ou trop basses ; deuxièmement, la réponse ralentit, et le capteur ne peut plus refléter en temps utile les variations de qualité de l'eau après un changement d'eau. Par conséquent, l'emplacement d'installation de la sonde et sa maintenabilité sont plus importants que l'algorithme.

En termes de conception structurelle, il est recommandé : d'installer la sonde dans un endroit traversé par le flux d'eau mais où les bulles ne s'accumulent pas facilement ; d'éviter de la placer directement sous la sortie d'eau où elle subirait un impact violent ; d'éviter de la placer dans une zone d'eau stagnante dans un coin du réservoir. Il faut autant que possible que la sonde soit entourée d'un flux d'eau continu pour emporter une partie des matières en suspension ; la surface des électrodes doit être facile à essuyer ou à rincer par l'utilisateur, et si l'on peut en faire un module démontable, l'expérience utilisateur sera meilleure. Les faisceaux de câbles et les connecteurs doivent satisfaire aux exigences d'un environnement humide à long terme ; les joints d'étanchéité, l'encapsulation ou les connecteurs étanches doivent être intégrés à la revue structurelle.

Le rappel de nettoyage est l'une des fonctions clés de la détection de la qualité de l'eau d'une fontaine à eau pour animaux. Lorsque le capteur détecte des fluctuations anormales de lecture sur une période, une valeur constamment élevée, ou une anomalie liée à un événement de changement d'eau, le système peut déclencher un message « veuillez nettoyer la sonde ». Mais un rappel de nettoyage ne peut pas être simplement assimilé à une « dégradation de la qualité de l'eau » ; parfois, la contamination de la sonde est la principale cause de lectures anormales. Il est préférable de concevoir une logique anti-rebond : n'alerter qu'après plusieurs échantillonnages consécutifs dépassant le seuil, afin d'éviter les fausses alertes dues aux bulles ou à des perturbations instantanées.

Faible consommation et coordination avec le microcontrôleur principal

Les fontaines à eau intelligentes pour animaux ne fonctionnent pas toutes sur batterie, mais de nombreux modèles portables, sans fil ou en secours en cas de coupure de courant ont des exigences de faible consommation. Le cycle de mesure automatique de 300 ms du BA311 signifie qu'une mesure individuelle est courte ; le microcontrôleur principal peut réveiller le capteur à intervalles réguliers pour lire une valeur, puis remettre le capteur en état de faible consommation. Le BA311 prend en charge une large plage de tension de 3 à 5 V, ce qui permet de l'adapter aux systèmes d'alimentation courants par batterie lithium ou USB. Le BA121S, contrôlé via UART, permet au microcontrôleur principal de lancer une mesure à la demande, offrant une planification plus flexible.

Un mode de fonctionnement typique est le suivant : le microcontrôleur principal se réveille périodiquement (par exemple toutes les 10 à 30 minutes, selon le positionnement du produit et le budget de consommation), alimente le capteur et attend sa stabilisation, lance une mesure, lit le résultat, puis coupe l'alimentation du capteur ou le met en veille. Cela permet de réduire considérablement la consommation moyenne et de diminuer les effets secondaires de polarisation liés à une alimentation continue des électrodes. L'intervalle précis doit être déterminé par des tests de consommation et l'expérience utilisateur ; on ne peut pas inventer une « valeur optimale ».

Interface utilisateur, affichage et gestion de la cartouche filtrante

La plupart des utilisateurs de fontaines à eau pour animaux ne comprennent pas la signification des µS/cm ou des ppm ; afficher directement les chiffres bruts sur le panneau peut prêter à confusion. Une approche plus conviviale consiste à afficher des niveaux : par exemple « eau de bonne qualité », « changement d'eau recommandé », « veuillez nettoyer la sonde », et à placer les valeurs brutes dans l'application ou le menu de réglages pour les utilisateurs avancés. Mais les seuils de classification doivent être établis sur la base de tests réels et d'études utilisateurs, et non fixés arbitrairement.

La gestion de la cartouche filtrante est une autre question. Un capteur de conductivité/TDS ne peut pas mesurer directement l'efficacité d'une cartouche filtrante à éliminer le chlore résiduel, les particules ou les matières organiques ; il ne peut donc pas servir seul de base pour déterminer la durée de vie de la cartouche. Une approche plus raisonnable consiste à se baser principalement sur un compteur de temps ou de débit, avec la tendance TDS/conductivité comme correction auxiliaire. Par exemple, lorsque la cartouche arrive à échéance, même si le rappel de temps ne s'est pas déclenché, une hausse anormale du TDS peut inciter l'utilisateur à vérifier la cartouche ou la source d'eau par anticipation. Cette logique est à la fois pratique et n'exagère pas les capacités du capteur.

Étapes de mise en œuvre, du prototype à la production de masse

1. Définir les limites d'usage : préciser les types d'eau que l'utilisateur est autorisé à ajouter (eau du robinet/eau minérale/eau pure), la capacité du réservoir, la fréquence de changement d'eau, la présence ou non d'une cartouche filtrante, la présence ou non d'un refroidissement/chauffage.
2. Choix de la puce et de la sonde : selon la plage maximale de TDS/conductivité, les besoins de résolution, la compensation de température, la taille du boîtier et le coût, choisir le BA121S ou le BA311, et confirmer avec AtomBit la compatibilité de la sonde et le support de calibration.
3. Calibration : utiliser des solutions étalons de conductivité/TDS connues (par exemple une solution de KCl ou une solution étalon TDS du commerce) pour effectuer une calibration d'au moins 2 à 3 points couvrant la plage cible ; vérifier également l'effet de compensation à différentes températures.
4. Validation du prototype structurel : test d'immersion prolongée, simulation de contamination (ajout de poils, de poudre d'aliments), impact du flux d'eau, test d'indice d'étanchéité.
5. Logiciel et algorithmes : conception de l'intervalle d'échantillonnage, filtrage numérique, seuils d'hystérésis, logique de rappel de nettoyage, algorithme auxiliaire de durée de vie de la cartouche, détection d'anomalies.
6. Plan de test en production : définir un point d'autotest pour chaque unité à la sortie d'usine, afin de vérifier la réponse du capteur et le bon fonctionnement de la communication ; une calibration sur toute la plage étant coûteuse, on peut effectuer des contrôles par échantillonnage aux points clés. On ne peut pas promettre que chaque unité a été calibrée sur toute la plage.

Limites et méthodes de validation

Il faut clairement indiquer aux clients et aux utilisateurs : ce capteur fournit des informations de tendance de conductivité/TDS, et non une analyse complète de la sécurité de l'eau. Il ne peut pas détecter les micro-organismes, les virus, les polluants chimiques spécifiques, les formes de métaux lourds, etc. La composition ionique de l'eau varie selon les régions ; une même valeur de TDS peut correspondre à différentes compositions minérales, de sorte que la lecture ne peut servir que d'indication de tendance et non de norme absolue de santé.

La validation doit au minimum comprendre : des tests de référence en laboratoire avec des solutions salines, la cohérence des lectures sous cycles de température (par exemple 5–40 °C), la dérive à long terme (30 jours de fonctionnement continu recommandés), la récupération de la réponse après contamination, la fiabilité de l'étanchéité de la sonde et du faisceau de câbles, la compatibilité CEM. Tous les résultats de test doivent servir de base de conception interne et ne doivent pas être présentés à l'extérieur comme une « précision de niveau certification » ou une « surveillance de la santé ».

FAQ

1. Une fontaine à eau pour animaux doit-elle afficher directement la valeur TDS ? Il est recommandé d'afficher des indications par niveaux, pour éviter que l'utilisateur ne confonde le TDS et la santé. Les valeurs brutes peuvent être placées dans l'application ou les réglages.

2. Un TDS faible signifie-t-il que l'eau est propre ? Non. Le TDS ne reflète que la quantité totale d'ions conducteurs, pas les bactéries, les virus, les matières organiques ni les particules. Un TDS faible ne signifie pas absence de germes.

3. Comment choisir entre le BA121S et le BA311 ? Si le produit ne recommande que l'usage d'eau pure ou distillée et nécessite une résolution plus élevée à faible gamme, on peut évaluer en priorité le BA121S. Si l'eau du robinet, l'eau minérale ou l'eau filtrée sont autorisées, la plage de 0 à 3000 ppm du BA311 est plus polyvalente. La confirmation finale doit tenir compte de la qualité d'eau cible et des contraintes structurelles.

4. À quelle fréquence faut-il nettoyer la sonde ? Il n'y a pas de périodicité fixe ; il faut un rappel dynamique basé sur le degré de contamination et la tendance de la qualité de l'eau. Des rappels trop fréquents entraînent une fatigue de l'utilisateur.

5. Le capteur peut-il remplacer le rappel de durée de vie de la cartouche filtrante ? Il ne peut pas le remplacer seul. Il est recommandé de se baser principalement sur le temps ou le débit, avec la tendance du capteur comme correction auxiliaire, car le TDS ne reflète pas l'efficacité de la cartouche à éliminer le chlore résiduel, les matières organiques, etc.

Résumé

La fonction de détection de la qualité de l'eau d'une fontaine à eau intelligente pour animaux peut fournir des indications utiles de changement d'eau, de nettoyage et de gestion de la cartouche filtrante sans augmenter excessivement les coûts, à condition que l'équipe de conception connaisse clairement ses limites. Lors du choix, associez le BA121S ou le BA311 à la qualité d'eau cible ; au niveau structurel, accordez une attention particulière à la contamination de la sonde ; au niveau logiciel, soignez la faible consommation et l'anti-rebond ; au niveau de l'interface utilisateur, fournissez des informations par niveaux compréhensibles par l'utilisateur. Ce n'est qu'en concrétisant ces détails d'ingénierie que la détection de la qualité de l'eau ne se réduira pas à un argument marketing creux, mais deviendra un module qui améliore réellement la fiabilité du produit et l'expérience utilisateur.
