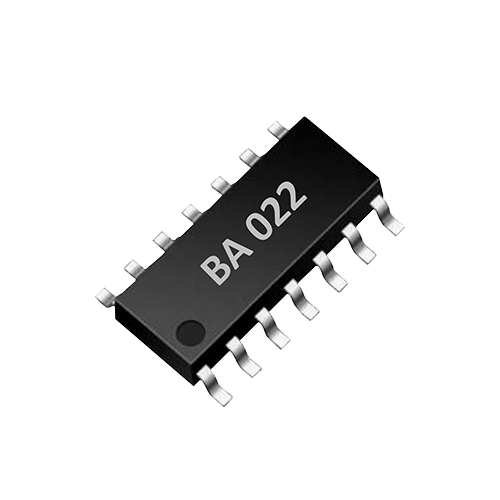

BA022 Dual-Kanal-Leitfähigkeits-Chip: Produktdesignansatz

In Produkten wie Wasserreinigern, Wasserspendern, Kaffeemaschinen, intelligenten Trinkbechern und Tier-Wassertränken wird die Leitfähigkeits-/TDS-Messung häufig genutzt, um die Wasserqualität schnell zu beurteilen, den Filterzustand zu verwalten und das Nutzungserlebnis zu verbessern. Eine Einzelpunktmessung kann eine Basisanzeige liefern, beantwortet aber nicht Fragen wie „Wie unterscheiden sich Ein- und Auslauf“ oder „Sind zwei Wasserwege konsistent“. BA022 ist ein von AtomBit für solche Geräte eingeführter Dual-Kanal-Leitfähigkeits-Schnittstellen-ASIC mit zwei Messkanälen von 0–6000 µS/cm, automatischer Temperaturkorrektur von 0–100 °C und bipolarer Sondenansteuerung; er eignet sich für RO-Geräte, Wasserstoffwasserbereiter und Leitungswassergeräte. Dieser Beitrag gliedert einen umsetzbaren Designansatz von der Produktdefinition über Hardwareschnittstelle, Kalibrierung und Anzeige bis zur Filterverwaltung und Serienvalidierung.

Warum Dual-Kanal bei häuslicher Wasseraufbereitung und intelligenten Wasserhaushaltsgeräten praktischen Wert hat

Bei RO-Wasserreinigern interessieren sich Nutzer nicht nur für den TDS-Wert des Auslaufwassers, sondern möchten auch wissen, ob der Filter wirksam ist; die Messung nur des Produktwassers zeigt lediglich „niedrigen TDS“ und lässt keine Aussage darüber zu, wie Änderungen der Zulaufwasserqualität den Filter beeinflussen. Ein Dual-Kanal kann Zulauf- und Produktwasser gleichzeitig oder zeitmultiplex erfassen und so eine trendbezogene Schätzung der Entsalzungsrate liefern. Wasserstoffwasserbereiter, gemischte Wasserwege oder Produkte mit zwei Auslässen müssen ebenfalls die Unterschiede zweier Wasserqualitäten vergleichen.

Wesentliche Funktionen und Hardwareschnittstellen von BA022

Die Hauptmerkmale von BA022 umfassen: zwei 0–6000 µS/cm-Leitfähigkeitskanäle, automatische Temperaturkompensation von 0–100 °C, bipolare Sondenansteuerung zur Verringerung der Polarisation sowie ein kompaktes Referenzdesign mit UART-Steuerung. Bei der tatsächlichen Integration wird empfohlen, den Chip oder die Referenzplatine entfernt von starken Störquellen wie Wasserpumpen, Magnetventilen und Relais zu platzieren, die analogen Sondenleitungen möglichst kurz zu halten und getrennt von Stromversorgungs-/Motorleitungen zu führen.

Die bipolare Sondenansteuerung trägt dazu bei, den Einfluss der Elektrodenpolarisation auf die Langzeitstabilität zu verringern, und eignet sich für intelligente Wasserhaushaltsgeräte, die eine kontinuierliche Überwachung oder häufige Probenahme erfordern. Der Host-MCU erhält die Kanaldaten über UART und muss keine komplexe Wechselstromanregung und Verstärkerschaltung selbst aufbauen, was den Aufwand für Embedded-Firmware und Hardware-Debugging reduziert. Sondenverdrahtung, Anregungskonfiguration und Anschluss der Temperaturmessung sind anhand des Referenzdesigns von AtomBit zu bestätigen.

Auswahl der Messpunkte für die zwei Kanäle und Produktdefinition

Vor dem Design sollte geklärt werden, welche Frage das Produkt beantworten soll: Wird ein einzelner TDS-Wert angezeigt oder müssen zwei Kanäle verglichen werden? Dient es zur Erinnerung an die Filterlebensdauer oder nur zur Anzeige des Wasserqualitätstrends? Die Wahl der Messpunkte beeinflusst unmittelbar den Nutzen des Doppelkanals.

Bei einer RO-Wasseraufbereitung ist beispielsweise eine übliche Anordnung, Kanal 1 am Vor- oder Zulauf und Kanal 2 nach der RO-Membran oder am Auslauf zu platzieren. So erhält man die Leitfähigkeit von Zulauf und Permeat, um den Rückhaltetrend der Membran grob zu beurteilen. Zu beachten ist jedoch, dass bei Proben mit niedriger Leitfähigkeit der Messfehler größer wird und ein absolutes Versagen des Filters nicht allein anhand einer Differenz festgestellt werden kann. Bei Wasserstoffwasser- oder Funktionswassergeräten können die beiden Kanäle je nach tatsächlichem Wasserweg vor und nach der Behandlung oder vor und nach der Mischung platziert werden, um die Konsistenz des Gerätezustands zu überprüfen.

Unabhängig von der gewählten Messpunktanordnung sollten im Wasserweg unerwünschte elektrische Verbindungen zwischen den beiden Sonden oder Störeinflüsse durch Luftblasen vermieden werden. Das Doppelkanaldesign von BA022 bedeutet nicht elektrische Isolation; beide Kanäle teilen sich die Chipmasse. Wenn zwischen den beiden Medien eine ausreichende leitende Verbindung über Metallleitungen oder einen gemeinsamen Wasserweg besteht, kann Übersprechen auftreten, weshalb in Konstruktion und Wasserweg eine Isolation vorzusehen ist.

Kalibrierung, Anzeige und Hinweise zu TDS

Leitfähigkeit und TDS sind nicht dieselbe physikalische Größe. BA022 gibt Leitfähigkeitsdaten aus; der mg/L-Wert von TDS wird üblicherweise durch Multiplikation der Leitfähigkeit mit einem empirischen Faktor umgerechnet, dieser Faktor wird jedoch von der Ionen-zusammensetzung, der Wassertemperatur und der regionalen Wasserqualität beeinflusst und ist keine für alle Wasserquellen gleiche feste Konstante. Consumer-Produkte können eine Anwendungskalibrierung unter den Wasserqualitätsbedingungen des Zielmarkts und den Nutzungsbedingungen des Produkts durchführen und dann einen tendenziellen Referenzwert anzeigen, dieser sollte jedoch nicht als Laboranalyse- oder Konformitätsentscheidungsdatum verwendet werden.

Im UI-Design sollten Formulierungen wie „Prüfung bestanden“ oder „sicher“, die leicht zu Missverständnissen führen können, vermieden werden. Für die verbraucherorientierte Wasserqualitätsanzeige wird empfohlen, ausdrücklich „Referenzwert“ zu kennzeichnen und den Nutzer darauf hinzuweisen, dass die lokalen Trinkwasserstandards oder regelmäßige Laboruntersuchungen maßgeblich sind. Die automatische Temperaturkorrektur von BA022 kann helfen, Fehler durch Schwankungen der Wassertemperatur zu reduzieren; dennoch muss die Konsistenz von Sonde und Gesamtgerät im tatsächlichen Wassertemperaturbereich verifiziert werden.

Anwendungslogik des Dual-Kanals in der Filterverwaltung

Einer der häufigsten Werte des Dual-Kanals besteht im Trendvergleich zwischen Zulauf und Permeat. Bei der Softwareentwicklung können die Differenz oder das Verhältnis der beiden Kanäle berechnet und mit Daten wie kumulierter Wassermenge, Betriebszeit und Durchflussrate kombiniert werden, um Wartungshinweise für den Filter zu erstellen. Die Leitfähigkeit kann jedoch nur den Rückhaltetrend ionischer Stoffe widerspiegeln und nicht die gesamte Filterleistung gegenüber Partikeln, Mikroorganismen, organischen Schadstoffen usw.

Wenn der Zulauf oder das Permeat unter einen bestimmten Schwellenwert für niedrige Leitfähigkeit fällt, verliert die Berechnung der Differenz zwischen den beiden Kanälen ihre technische Aussagekraft; die Firmware sollte in eine Logik wie „bei niedriger Leitfähigkeit nicht beurteilbar“ oder „letzten Zustand beibehalten“ wechseln, um Fehlalarme zu vermeiden. Für die Filterstandzeitanzeige sollte zudem ein Redundanzmechanismus vorgesehen werden, beispielsweise eine Zwangserinnerung nach Betriebszeit oder Durchflussmenge, statt sich nur auf die Leitfähigkeitsdifferenz zu verlassen.

Serienvalidierung und Konsistenzprüfung

In der Entwicklungsphase können Standardlösungen mit bekannter Leitfähigkeit und ein thermostatisches Wasserbad verwendet werden, um Linearität, Wiederholbarkeit und Temperaturkompensation von BA022 zu verifizieren. Es wird empfohlen, in die beiden Kanäle jeweils unterschiedliche Standardlösungen einzubringen, um zu bestätigen, dass das Übersprechen zwischen den Kanälen den Designanforderungen entspricht. Zudem müssen typische Temperaturpunkte im Betriebsbereich des Chips 0–100 °C abgedeckt werden; die tatsächliche Sonde, die Leitungen und die Materialien des Wasserwegs können jedoch temperaturempfindlicher sein, sodass die Testergebnisse des Gesamtgeräts maßgeblich sind.

In der Serienfertigung stehen Konsistenz und Verwechslungssicherheit im Vordergrund. Es kann eine Vorrichtung entwickelt werden, die beide Kanäle gleichzeitig testet, eine Standardlösung mit fester Leitfähigkeit einbringt und die UART-Daten ausliest, um automatisch zu beurteilen, ob die Werte innerhalb der Toleranz liegen. Das Gesamtgerät muss zudem verifiziert werden, ob die Leitfähigkeitsmesswerte beim Starten und Stoppen von Geräten wie Wasserpumpen, Magnetventilen und Heizstäben ungewöhnliche Sprünge zeigen. Langzeitdrift kann durch Stichproben-Alterungstests beobachtet werden, beispielsweise durch Vergleich mit einem Handleitfähigkeitsmessgerät nach kontinuierlicher Durchströmung oder Einlagerung.

Empfohlenes Vorgehen bei der Umsetzung

Es wird empfohlen, wie folgt vorzugehen:

1. Messpunkt und Produktziel festlegen: Einzelkanal-TDS-Anzeige, Zwei-Kanal-Vergleich oder Filtermanagement?
2. Sonde und Konstruktionslösung auswählen, benetzte Materialien, Kabellänge und Montageart bestätigen.
3. Prototyp auf Basis des Referenzdesigns BA022 aufbauen, UART mit dem Hauptcontroller verbinden und grundlegende Messwerte erfassen.
4. Anwendungskalibrierung mit dem Zielwasser und dem Temperaturbereich durchführen, Anzeigelogik und Schwellenwerte festlegen.
5. UI-Filterung, Ausnahmebehandlung und Erinnerungslogik für Filterpatronen implementieren.
6. Referenzvalidierung, EMV-/Störungstests des Gesamtgeräts und Langzeit-Durchflusstests abschließen.
7. Ein Serienprüfkonzept erstellen, das Zwei-Kanal-Konsistenz, Temperaturkompensation und UART-Kommunikationsselbsttest abdeckt.

Anwendungsgrenzen und Einschränkungen

Der Zwei-Kanal-Bereich von BA022 ist 0–6000 µS/cm und richtet sich hauptsächlich an RO-Geräte, Wasserstoffwasserbereiter und Geräte im Zusammenhang mit Leitungswasser. Verwenden Sie ihn nicht für Meerwasser, Sole, Industrieabwasser oder Prozessflüssigkeiten mit hoher Leitfähigkeit. Auch wenn der Chip selbst eine Temperaturkorrektur von 0–100 °C unterstützt, müssen die tatsächlich zulässige Temperatur, Druckbeständigkeit und chemische Verträglichkeit von Sonde und Wasserwegmaterialien gesondert verifiziert werden.

Darüber hinaus liefern die beiden Kanäle Screening und Trendanzeigen für den Consumer-Bereich, keine Laboranalytik. Sie ersetzen weder Hygienezulassungen noch Wasserqualitätsprüfberichte oder messtechnische Zertifizierungen. Produktmanager und Entwicklungsteams müssen in Marketingtexten und Handbüchern klar zwischen „Geräterückmeldung“, „Trendhinweis“ und „konformitätsrelevanter Prüfung“ unterscheiden.

FAQ

Q1: Kann BA022 TDS direkt in mg/L anzeigen? A: BA022 gibt Leitfähigkeitsdaten aus. TDS ist ein empirischer Umrechnungswert, der nach Kalibrierung auf das Zielwasser und die Anwendung angezeigt werden muss, und dient nur zum Screening oder als Trendreferenz im Consumer-Bereich, nicht als Labor- oder Konformitätsdaten.

Q2: Können die beiden Kanäle gleichzeitig unterschiedliche Wasserwege messen? A: Ja. BA022 bietet zwei Messkanäle mit 0–6000 µS/cm und eignet sich für Mehrpunkt- und Vergleichsmessungen, zum Beispiel RO-Zulauf und Permeat oder den Vergleich zweier Kanäle eines Wasserstoffwasserbereiters.

Q3: Ist die Temperaturkompensation automatisch? Wird ein zusätzlicher Temperatursensor benötigt? A: BA022 bietet eine automatische Temperaturkorrektur von 0–100 °C; im realen System muss dennoch gemäß Referenzdesign ein Temperatursensor angebunden oder eine Sonde mit Temperaturfunktion verwendet und im Ziel-Wassertemperaturbereich verifiziert werden.

Q4: Für welche Produkte ist es geeignet? A: Geeignet für RO-Wasserreiniger, Wasserstoffwasserbereiter und Geräte im Zusammenhang mit Leitungswasser sowie für intelligente Wasser-Haushaltsgeräte, die eine zweikanalige Leitfähigkeits-/TDS-Anzeige benötigen; nicht geeignet für Szenarien mit hoher Leitfähigkeit wie Meerwasser und Industrieabwasser.

Q5: Wie wird die Konsistenz in der Serienproduktion gewährleistet? A: Verwendung von Leitfähigkeits-Standardlösungen und Thermostatbädern zur Verifizierung von Kanallinearität, Wiederholbarkeit und Temperaturkompensation; auf Geräteebene Verifizierung von Motor-/Pumpenstörungen, Übersprechen im Wasserweg und Langzeitdrift.
